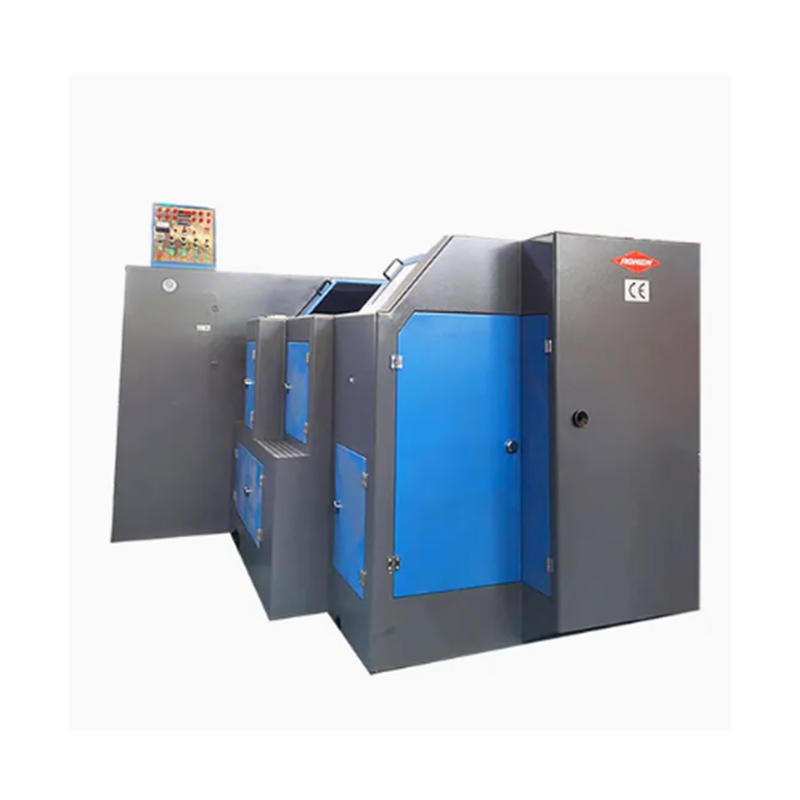

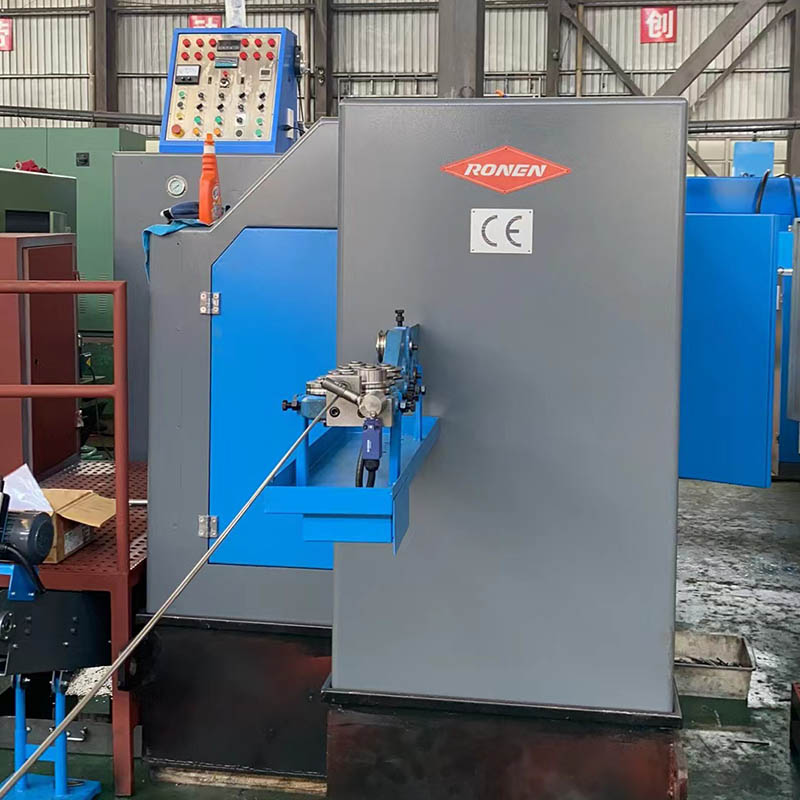

Ronen®3 Die 3 Station Bolt Former는 3단계로 볼트 블랭크를 형성합니다. 첫 번째 다이는 와이어를 늘리고, 두 번째 다이는 헤드 모양을 만들고, 세 번째 다이는 초과 부품을 다듬습니다. 금형 치수가 설정되면 기계가 자동으로 작동합니다. 이는 제조업체가 생산 효율성을 높이고 일관된 볼트 품질을 보장하는 데 도움이 되는 주요 이점입니다.
3 다이 3 스테이션 볼트 포머(3 Die 3 Station Bolt Former)는 3개의 금형 세트와 3개의 연속 작업 스테이션을 사용하여 금속 와이어를 볼트 블랭크로 냉간 압출합니다. 속도는 적당하며 중간 규모 주문이 있는 공장과 품질에 대한 특정 요구 사항이 있는 공장에 적합합니다.
3 다이 3 스테이션 볼트 포머(3 Die 3 Station Bolt Former)는 세 가지 별개의 공정을 통해 볼트 헤드를 형성하는 냉간 헤딩 기계입니다. 절단된 와이어 블랭크는 세 가지 다른 금형을 통해 연속적으로 운반됩니다. 각 스테이션에서 특정 펀치가 블랭크에 충격을 가하여 점차적으로 블랭크를 향하고 모양을 만듭니다. 3단계 공정을 통해 완전한 구조와 양호한 모양의 볼트 헤드를 생산할 수 있습니다.
3Die 3 Station Bolt Former의 첫 번째 스테이션에서는 절단된 블랭크를 펀치로 압착합니다. 이 초기 압착은 전복 과정을 시작하여 블랭크의 한쪽 끝에 금속을 모으는 과정입니다. 이는 기본 원형 조립식 형태를 형성하여 후속 스테이션에서 보다 정확한 형태를 준비합니다. 이 단계는 금속의 정상적인 흐름에 매우 중요합니다.
Bolt Former의 세 번째이자 마지막 스테이션은 정밀 가공 펀치가 금속을 정밀한 금형 캐비티에 완전히 채우는 곳입니다. 이렇게 하면 육각형 헤드 또는 와셔 헤드의 완전한 모양과 같이 완전한 치수와 뚜렷한 특징을 갖춘 볼트 마감 헤드가 생성됩니다.
| 모델 | 단위 | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| 단조 스테이션 | 아니요. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 단조력 | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| 최대 컷오프 직경 | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| 최대 컷오프 길이 | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| 아웃펀 비율 | PC/분 | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.뇌졸중 | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.스트로크 | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| 메인 램 스트로크 | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| 주 모터 동력 | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| 컷오프 다이의 전반적인 희미함 | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| 펀치 다이의 전체 치수 | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| 메인 다이의 전반적인 어두움 | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| 다이 피치 | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| 대략적인 무게 | 톤 | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| 적용 볼트 직경 | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| 공백의 생크 길이 | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| 전반적으로 어두워짐 | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
3Die 3 Station Bolt Former의 특징은 금형이 독립되어 있고 디버깅 과정이 간단하다는 점입니다. 세 세트의 금형은 별도로 설치됩니다. 그 중 하나라도 낡아지면 그 하나만 교체하면 됩니다. 각 작업대의 압력은 개별적으로 조정될 수 있습니다. 기계 본체는 무겁지 않으며 일반 작업장의 바닥을 기초로 만들 필요가 없습니다.
