제품 설명

이중 스트로크 헤드 위조 기계는 주로 볼트, 너트 및 리벳과 같은 패스너의 헤드를 제조하는 데 주로 사용되는 금속 가공 장비입니다. 일반적으로 동체, 전력 시스템, 변속기 메커니즘, 금형 시스템 및 제어 시스템으로 구성됩니다.

제품 매개 변수

모델	단위	wh-nf 11b-6s	wh-nf 14B-6S	wh-nf 19B-6S	wh-nf 24B-6S	wh-nf 33B-6	wh-nf 41B-6S
단조 스테이션	아니요	6	6	6	6	6	6
너트의 아파트를 가로 질러	mm	5.5-12.7	10-17	14-22	17-26	24-33	30-41
적합한 육각 너트	에서	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22	M20-M27
컷오프 디아	mm	11	16	19	24	31	40
죽음 피치	mm	50	60	80	100	140	165
힘의 힘	톤	60	90	135	230	360	450
메인 모터	HP	15	20	50	75	150	200
윤활 모터	HP	1.5	1.5	1.5 3	1.5 3	3	3
설치된 수량	세트	1	2	11	11	2	2
윤활유	L	700	1000	1200	1700	1900	2200
대략 무게	톤	4.5	8	14	25	45	72

제품 세부 사항

이중 스트로크 헤드 위조 기계의 작동 원리는 금속 막대 스톡의 한쪽 끝을 2 개의 연속 스탬핑 스트로크를 통해 원하는 헤드 모양으로 처리하는 것입니다. 전원 시스템은 기계가 작동하는 데 필요한 에너지를 제공합니다. 변속기 메커니즘은 전력을 금형 시스템으로 전송하여 금속 재료의 형성 및 처리를 담당합니다. 제어 시스템은 스탬핑 프로세스의 힘, 속도 및 스트로크를 정확하게 제어하여 처리 정확도를 보장 할 수 있습니다.

우리 기계는 각 스테이션에서 두 개의 다른 단조 작업을 수행합니다. 절단 블랭크가 처음에 금형에 공급 된 후, 첫 번째 가압 단계는 헤드 모양을 형성하기 시작하는 것과 같은 초기 형성 작동을 위해 수행됩니다. 블랭크는 동일한 몰드 캐비티에 남아있는 다음, 두 번째 가압 단계는 충격을 위해 다시 수행됩니다. 두 번째 가압은 헤드 형성을 완료하여 단일 가압에서 얻은 것보다 더 복잡하거나 정확한 모양을 달성합니다.

이중 스트로크 헤드 위조 기계는 동일한 금형 설정에서 연속적으로 두 번 컷 와이어 블랭크에 비교적 큰 힘을 적용합니다. 첫 번째 스트로크는 많은 양의 금속을 압축하여 머리의 형성을 시작합니다. 두 번째 스트로크는 모양을 정제하고, 금형 공동을 완전히 채우고, 치수 정확도를 향상 시키며, 연속 변형이 필요한 더 선명한 특징 또는 특정 모자를 생성 할 수 있습니다.

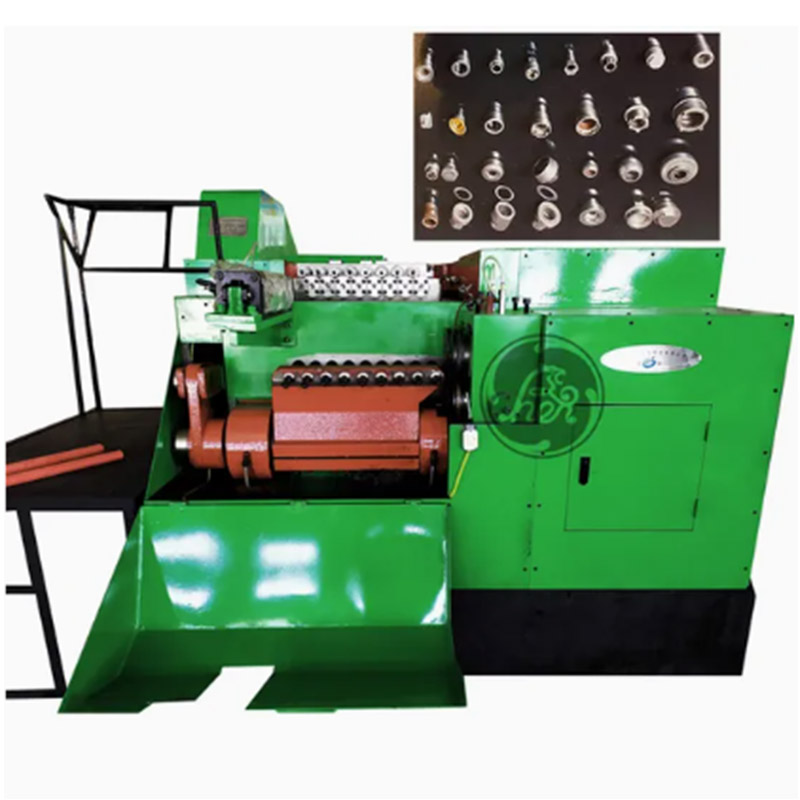

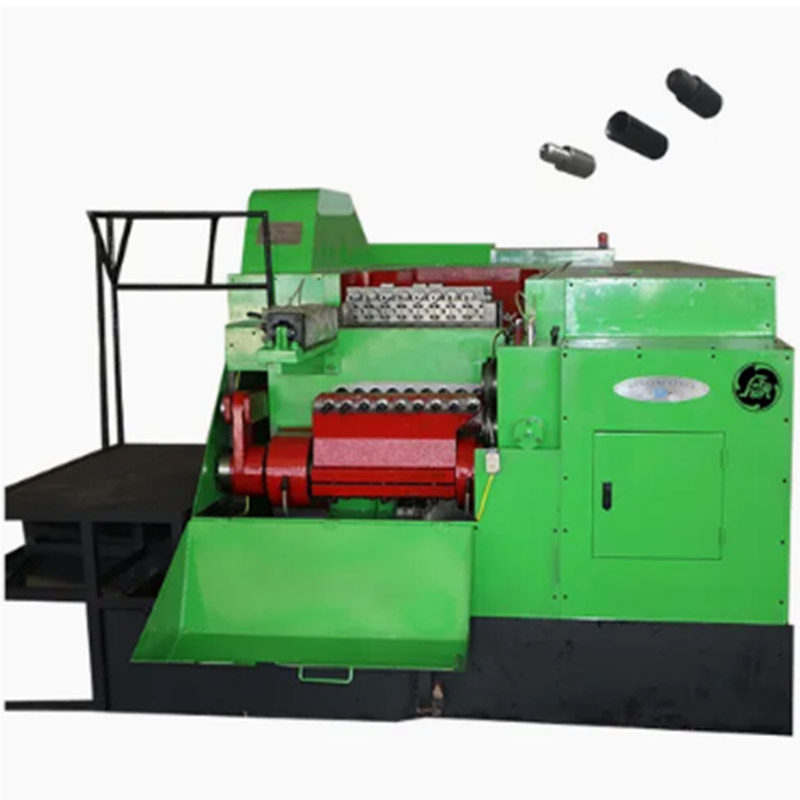

Double Stroke Head Forging Machine

판매 포인트

Double Stoke Head Forging 기계의 주요 판매 지점은 높은 효율입니다. 두 개의 스탬핑 스트로크는 짧은 시간 내에 헤드 형성을 완료 할 수 있으며, 이는 단일 스트로크 기계보다 훨씬 빠릅니다. 또한 처리 정확도가 높습니다. 두 스탬핑 스트로크는 헤드 모양을보다 규칙적이고 크기를 더 정확하게 만들 수 있습니다. 다양한 생산 요구를 충족시키기 위해 금형을 변경하여 다양한 모양과 사양의 헤드를 생성 할 수 있습니다.
