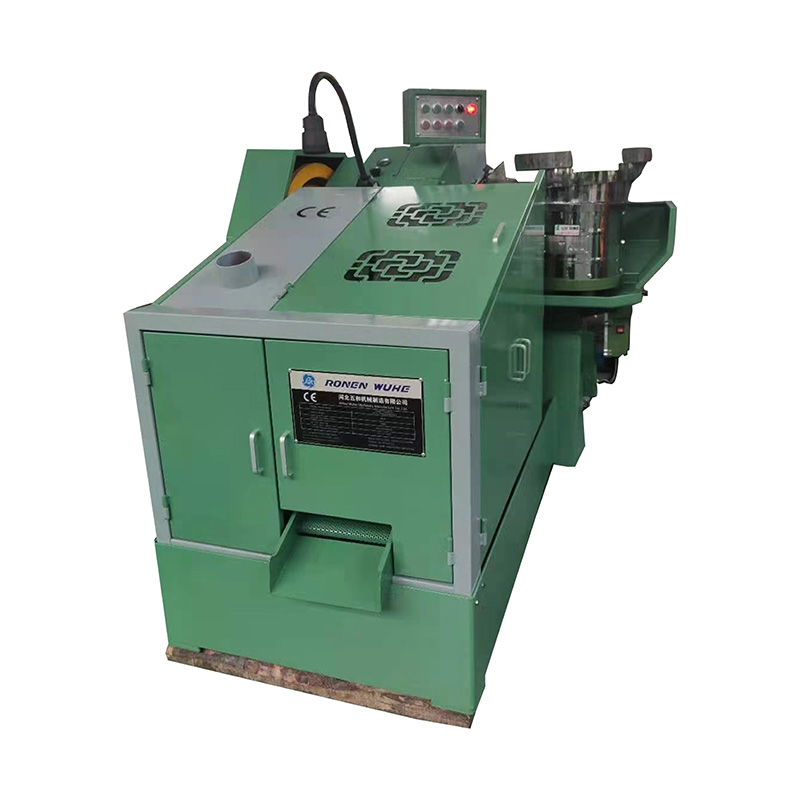

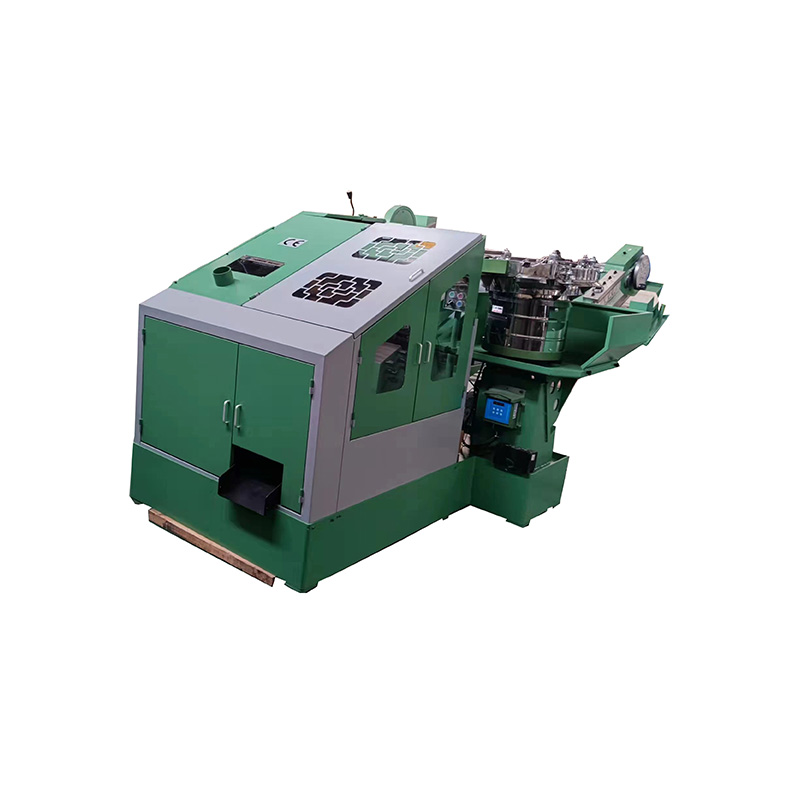

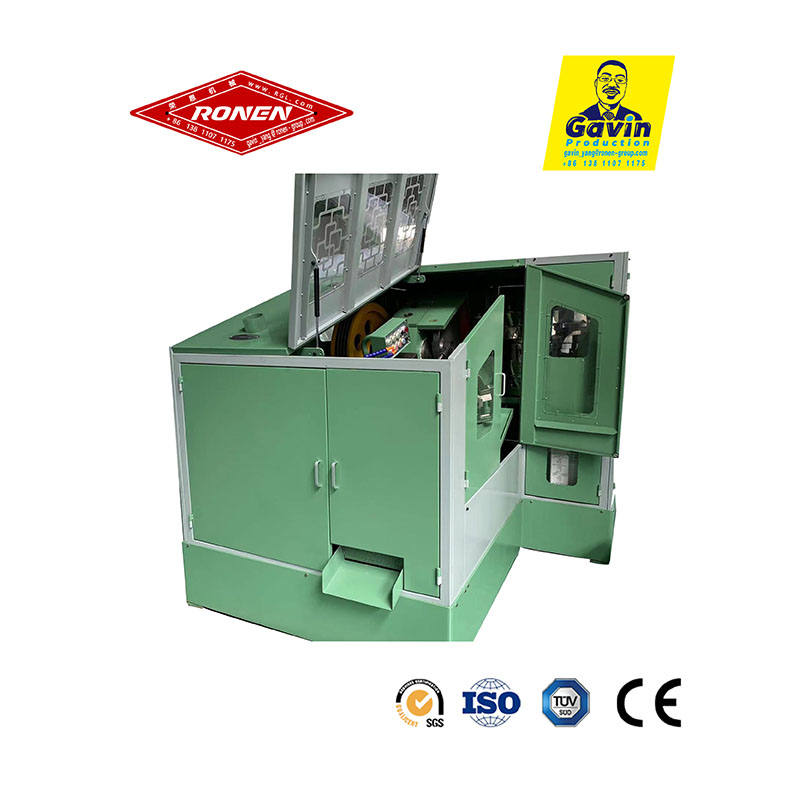

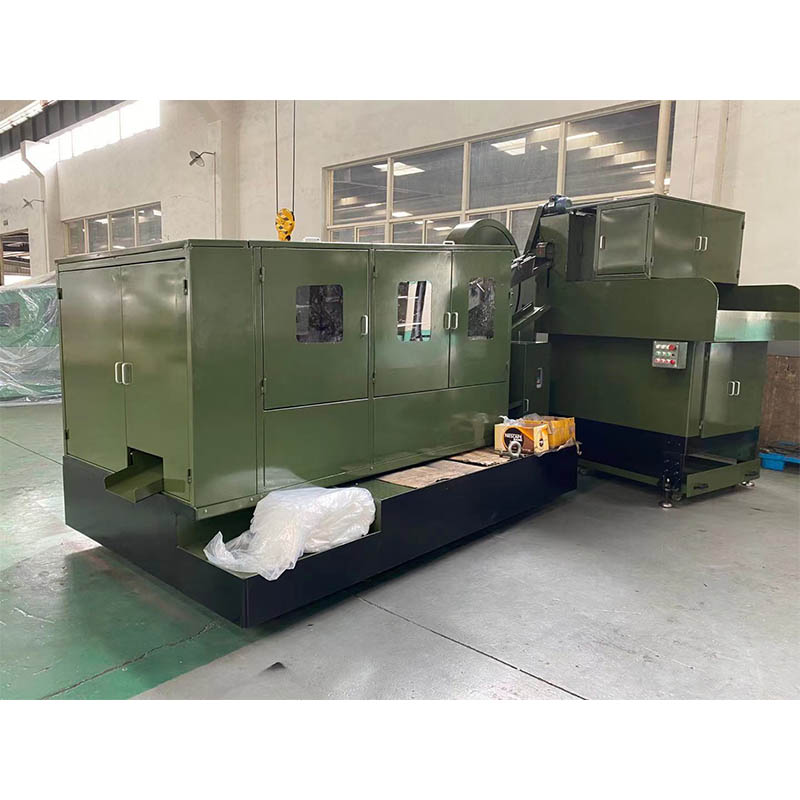

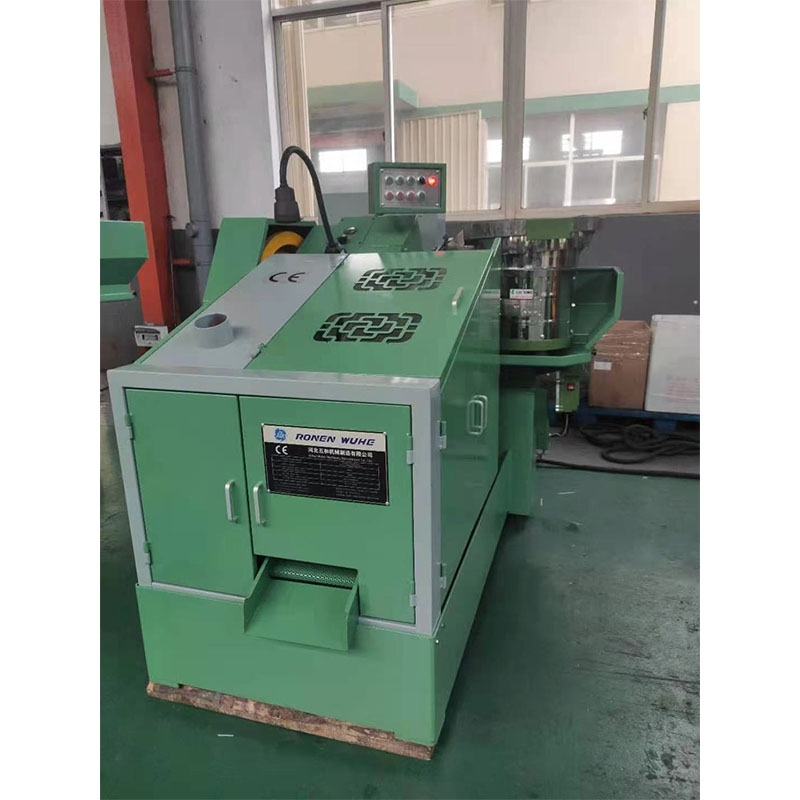

Ronen® 외부 및 내부 스레드 절단기를 사용하는 제조업체는 외부 및 내부 스레드를 동시에 처리 할 수 있습니다. 간단한 컨트롤 레버를 사용하면 모드간에 전환 할 수 있습니다. 금속 막대와 파이프에 적합하며 복잡한 설정없이 공통 크기를 처리합니다.
외부 및 내부 스레드 커팅 머신에는 두 개의 주요 작업 부품이 있습니다. 하나는 외부 스레드 절단 도구가 장착되어있어 부품의 외부 원의 실을자를 수 있습니다. 다른 하나에는 내부 스레드 절단 도구가 장착되어있어 부품 구멍의 실을자를 수 있습니다.
외부 및 내부 스레드 커팅 머신은 동일한 플랫폼에서 외부 및 내부 스레드를 처리 할 수 있습니다. 공작물의 회전 탭을 클램핑하여 외부 스레드의 절단을 완료합니다. 동시에 또는 사전 드릴 된 구멍에 탭을 조이면 내부 스레드의 절단 및 형성을 실현합니다. 이 듀얼 기능은 외부 및 내부 스레드를 처리하기위한 별도의 시스템의 필요성을 대체합니다.
내부 스레드의 처리를 위해 외부 및 내부 스레드 절단기는 테이핑 스핀들 아래에 사전 실행 구멍을 배치합니다. 회전 탭을 구멍으로 구동합니다. 탭의 절단 가장자리는 진행 과정에서 재료를 제거하여 구멍에 내부 스레드가 형성됩니다. 일반적으로 냉각수는 칩을 윤활하고 제거하는 데 사용됩니다.
우리의 기계는 다양한 워크 피스를 처리 할 수 있습니다. 외부 스레드의 경우로드, 스터드 또는 파이프 끝을 클램핑 할 수 있습니다. 내부 스레드의 경우 주물, 플레이트 또는 너트 블랭크와 같은 사전 드릴 구멍이있는 부품을 수정할 수 있습니다. 고정물은 절단력의 작용하에 부품이 안정적으로 유지되도록합니다.
| 모델 | 지름 범위 (mm) | 빈 길이 최대 (mm) | 맥스 스레드 맥스 (MM) | 용량 (PCS/MIN) | 메인 모터 (km) | 다이 포키의 높이 (MM) | 석유 모터 (km) | 사료 모터 (km) | 포장 볼륨 (cm) | 마우스 (kg) |
| 3H30A/b | 2-3.5 | 30 | 30 | 230-270 | 1.5 | 25*30*70/80 | 0.18 | 0.37 | 150*91*140 | 570 |
| 4H45A/b | 2.5-4 | 45 | 40 | 180-230 | 2.2 | 25*45*76/90 | 0.18 | 0.4 | 170*125*150 | 850 |
| 4H55A/b | 3-5 | 55 | 50 | 160-200 | 3 | 25*55*85/100 |
0.18 |
0.5 | 172*130*150 | 1170 |
| 6H55A/b | 4-6 | 50 | 45 | 120-160 | 4 | 25*50*110/125 |
0.18 |
0.37 | 185*125*150 | 1400 |
| 6H70B | 4-6 |
70/85 | 70 | 120-160 | 5.5 | 25*70*110/125 |
0.18 |
0.6 | 195*140*160 | 1500 |
| 6H105B | 4-8 | 105/125 | 100 | 120-140 |
5.5 |
25*105*110/125 |
0.18 |
0.6 | 200*160*160 | 1700 |
| 6H40BL | 4-8 | 40 | 40 | 60 |
5.5 |
40*40*235/260 |
0.18 |
0.5 | 234*140*160 | 2500 |
| 8H80B | 5-8 | 80 | 75 | 90-120 | 7.5 | 30*80*150/170 |
0.37 |
0.6 | 245*150*160 | 3100 |
| 8H105B | 5-10 | 105/125 | 100 | 90-120 | 7.5 | 30*105*150/170 |
0.37 |
0.6 | 244*170*160 | 3200 |
| 8H150B | 5-10 | 150/200 | 150 | 90-110 | 11 | 30*150*150/170 |
0.37 |
0.8 |
245*190*170 | 3300 |
| 10H105B | 6-10 | 105/125 | 100 | 90-110 | 11 | 30*105*150/170 |
0.37 |
0.8 |
250*160*170 | 3500 |
| 12H150B | 8-14 | 150/200 | 150 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 |
315*195*170 | 4400 |
| 12th150b | 8-14 |
150/200 | 150 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 |
304*200*185 | 5200 |
| 14H105B | 8-14 |
105 | 100 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 | 315*195*170 | 4600 |
| 16H150B/c | 10-18 | 150/250 |
150 | 45-50 | 22 | 40*150*190/210 |
0.36 |
1 | 363*215*200+160*160*190 | 12300 |
| 20H150B/c | 16-22 | 150/250 |
150 | 35-45 | 30 | 50*150*285/310 |
0.36 |
2 | 410*215*200+160*160*190 | 14700 |
| 24H150C | 20-25 | 150/250 | 150 | 42 | 37 | 50*150*380/420 | 0.36 | 4 | 420*225*224+160*160*190 | 19000 |
외부 및 내부 스레드 커팅 머신의 도구 시스템은 매우 유연합니다. 외부 스레드 커터와 내부 스레드 커터를 빠르게 교체 할 수 있습니다. 절단 과정에서 힘이 균등하게 분포되고 실의 표면이 매끄럽고 버가 없으며 더 이상 연마가 필요하지 않습니다. 자동 칩 부전 기능이 있습니다. 컷오프 아이언 부스러기는 자동으로 컬렉션 박스에 속하며 워크 벤치에 축적되지 않습니다.
