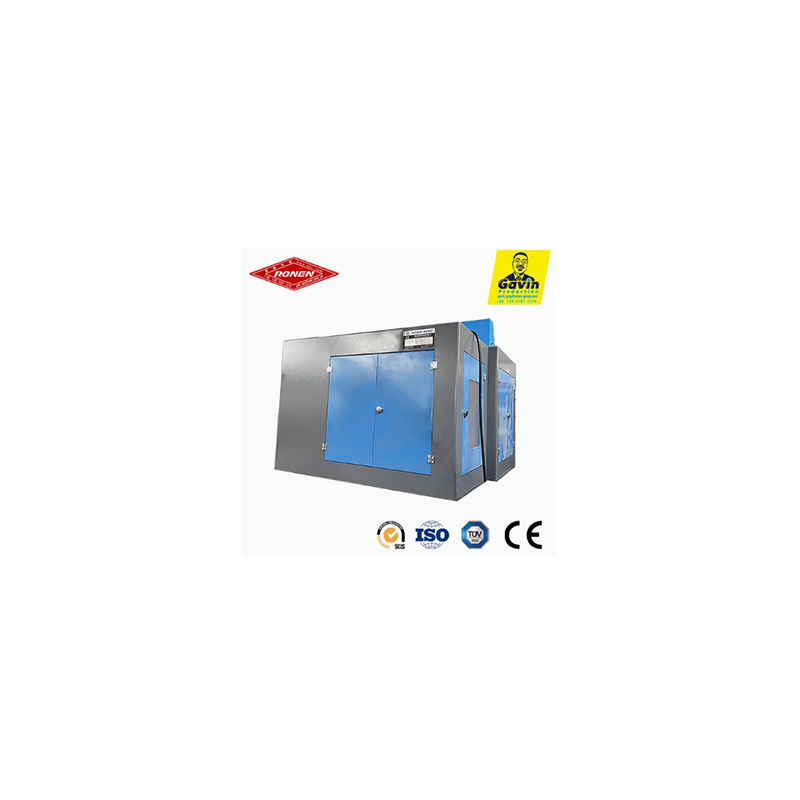

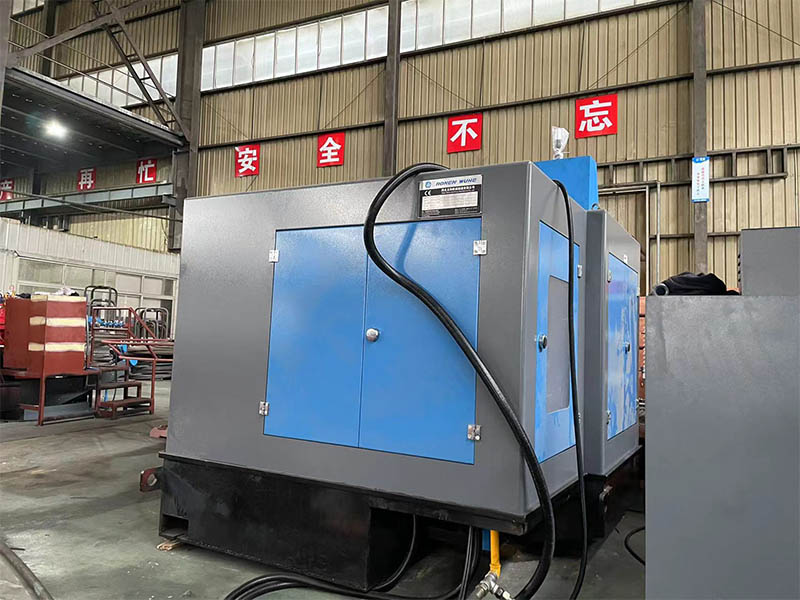

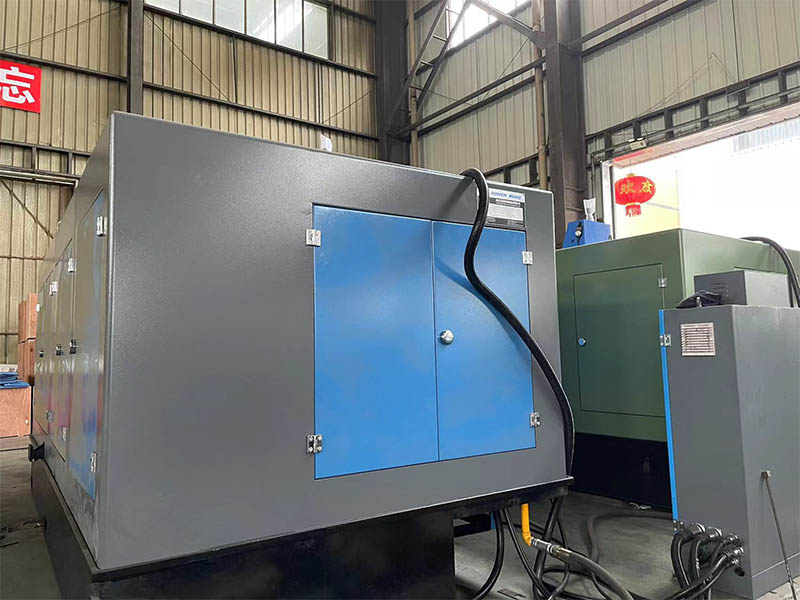

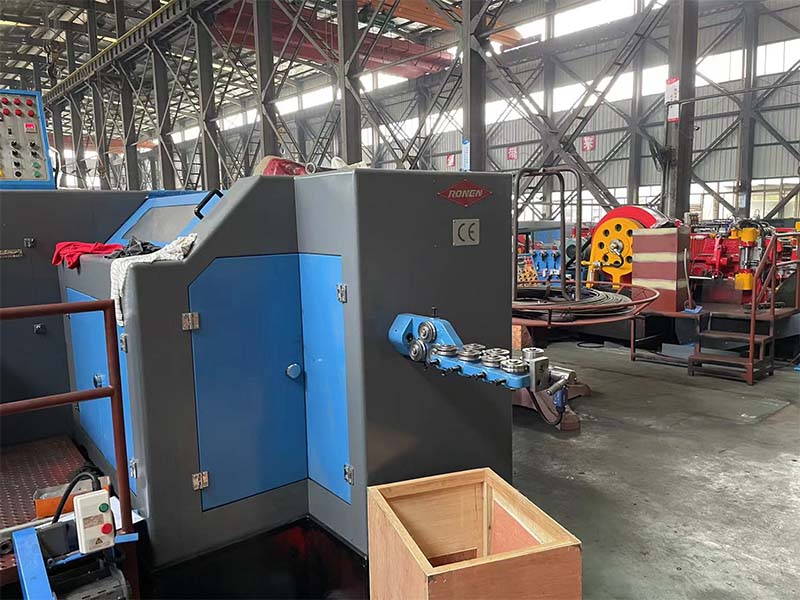

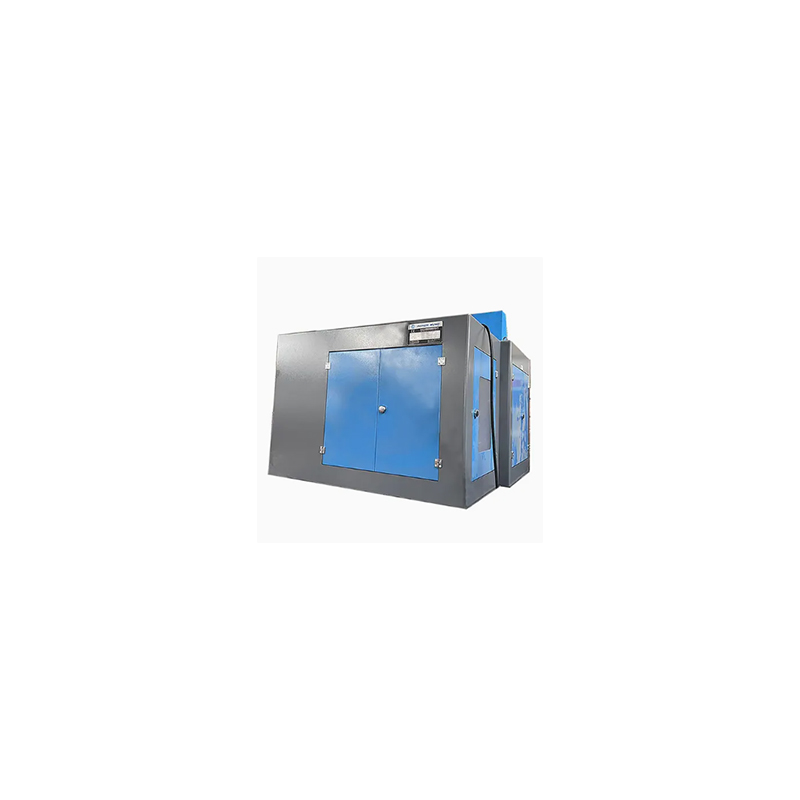

The Ronen® High Speed Bolt Former is favored by many manufacturers. It can quickly transform metal wire into bolt blanks. It completes the shaping of the bolt head and the finishing of the shaft rod in one go. You just need to load the wire, set the size, and the machine will operate stably without frequent stops.
고속 볼트 포머(High Speed Bolt Former)는 볼트 블랭크의 신속한 처리를 위해 특별히 설계되었습니다. 먼저 금속선을 곧게 펴고 자릅니다. 그런 다음 여러 세트의 금형을 사용하여 볼트의 머리와 샤프트를 연속적으로 압출합니다. 전체 프로세스는 완전히 자동화되어 있습니다.
High Speed Bolt Former는 최대 생산량을 달성하도록 특별히 설계된 냉간압조 기계입니다. 기본 기능은 표준 헤딩 기계(와이어 절단 및 볼트 헤드 성형)와 동일하지만 사이클 속도에 최적화되었습니다. 주요 설계 목표는 분당 많은 수의 헤드 볼트 블랭크를 생산하여 대량 생산에 적합하게 만드는 것입니다.
이 장비는 빠른 작동으로 인해 발생하는 높은 응력을 견딜 수 있도록 더 무겁고 견고한 프레임과 더 견고한 크랭크샤프트를 갖추고 있습니다. 구동 시스템은 균형 잡힌 디자인을 염두에 두고 설계되어 고속에서도 진동이 최소화됩니다. 견고한 구조 덕분에 기계는 과도한 마모나 오작동 위험 없이 지정된 최대 사이클 속도에서 안정적이고 안정적으로 작동할 수 있습니다.
High Speed Bolt Former의 주요 특징 중 하나는 빠르고 정확한 전달 메커니즘입니다. 다양한 헤드 스테이션 사이에서 볼트 블랭크를 이동하는 데 사용되는 핑거 또는 클램프의 설계는 움직임을 최소화하고 빠른 시작을 달성하는 것을 목표로 합니다. 전송 타이밍은 고속 작업을 달성하는 데 매우 중요합니다. 스테이션 간의 지연으로 인해 전체 생산성이 제한되기 때문입니다.
| 모델 | 단위 | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| 단조 스테이션 | 아니요. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 단조력 | Kgf | 35,000 | 60,000 | 60,000 | 80,000 | 80,000 | 115.000 | 120.000 | 120.000 |
| 최대 컷오프 직경 | mm |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| 최대 컷오프 길이 | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| 출력율 | PC/분 | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.뇌졸중 | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.스트로크 | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| 메인 램 스트로크 | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| 주 모터 동력 | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| 컷오프 다이의 전반적인 희미함 | mm |
Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| 펀치 다이의 전체 치수 | mm |
Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| 메인 다이의 전반적인 어두움 | mm |
Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| 다이 피치 | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| 대략적인 무게 | 톤 | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| 적용 볼트 직경 | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| 공백의 생크 길이 | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| 전반적으로 어두워짐 | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
High Speed Bolt Former의 주요 특징은 빠른 금형 전환과 높은 안정성입니다. 몸체는 두꺼운 주철로 만들어졌습니다. 고속 작동 시 진동이 거의 발생하지 않으며 흔들림으로 인해 볼트 머리가 변형되는 현상이 발생하지 않습니다. 각 재료 조각의 무게와 크기가 균일한지 확인하여 이후 스레드 처리 중에 추가 조정이 필요하지 않도록 하십시오.
