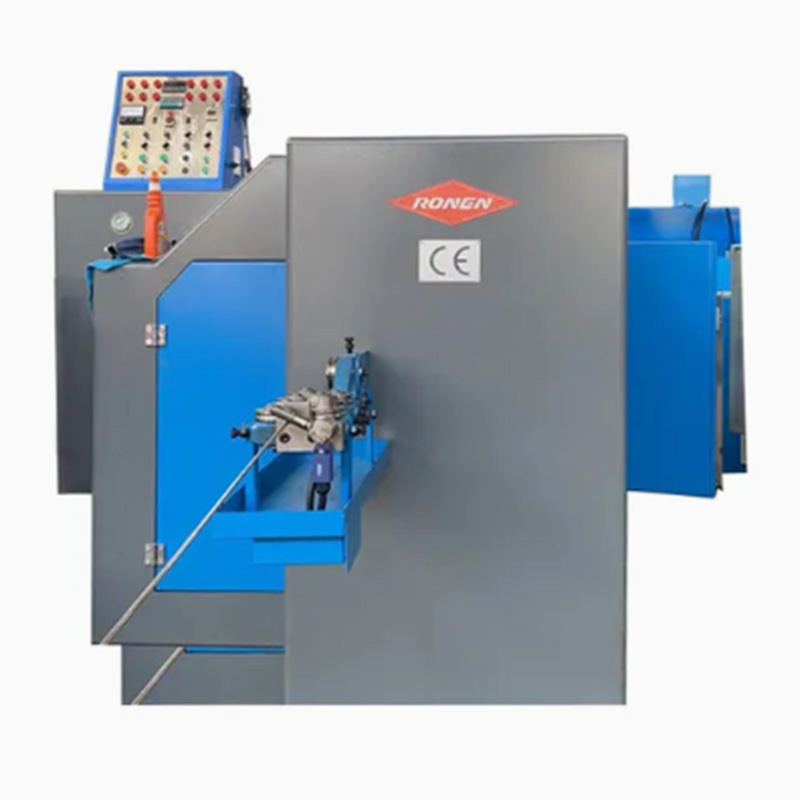

공급업체 Ronen®은 4단계로 볼트 블랭크를 형성하는 4 다이 4 스테이션 볼트 포머를 제공합니다. 첫 번째 단계는 와이어를 절단하고, 두 번째 단계는 블랭크를 늘리고, 세 번째 단계는 볼트 헤드를 형성하고, 네 번째 단계는 초과 부품을 다듬는 것입니다. 원자재를 옮길 필요가 없습니다.

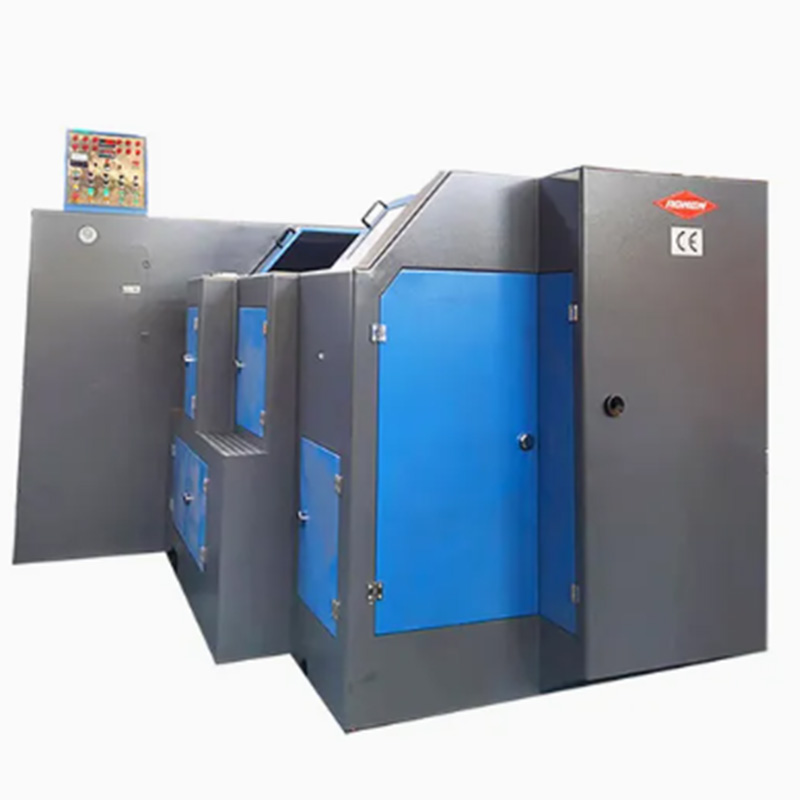

4 다이 4 스테이션 볼트 포머는 4개의 별도 스테이션과 해당 금형을 사용하여 금속 와이어를 볼트 블랭크로 냉간 다이합니다. 4가지 성형단계를 거쳐 금속을 밀어 볼트를 제조합니다. 금속 와이어는 한쪽 끝에서 들어가 절단된 후 각 작업대를 통과합니다.

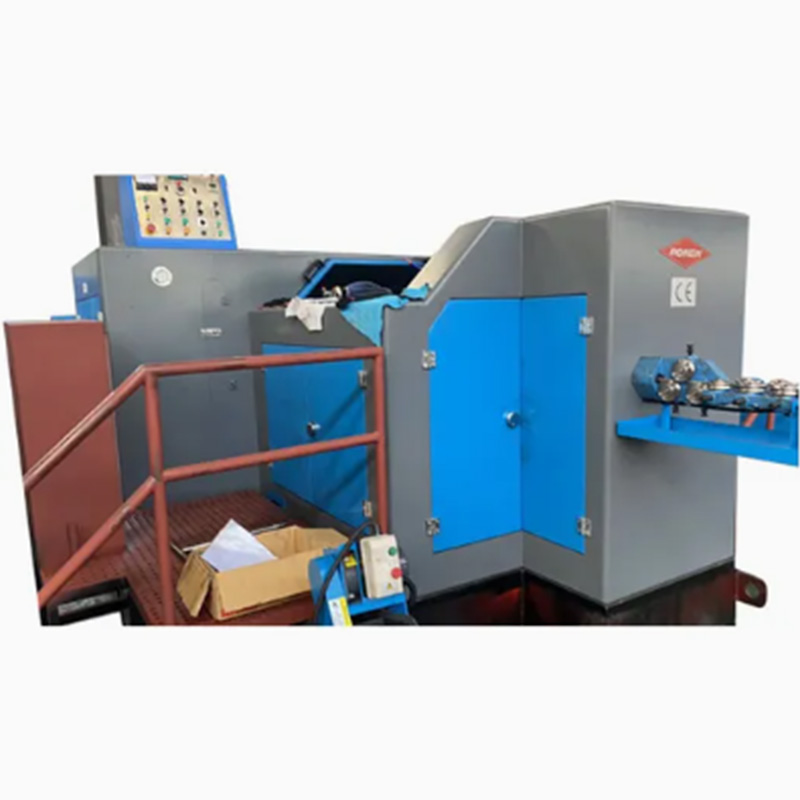

와이어 롤을 볼트 포머에 넣으면 성형 공정이 시작됩니다. 기계는 자동으로 와이어 섹션을 절단하여 4개의 스테이션에 공급합니다. 멈출 때마다 도구가 금속을 눌러 모양이 바뀌고 단순한 와이어가 복잡한 볼트로 변형됩니다.
4 다이 4 스테이션 볼트 포머는 냉간 단조 공정을 사용하므로 가열할 필요 없이 금속을 성형할 수 있습니다. 금속의 내부 구조가 압축되고 모양이 바뀌면서 최종 제품이 더욱 견고해집니다. 이러한 방식으로 제작된 패스너는 매우 강력하고 내구성이 뛰어납니다.

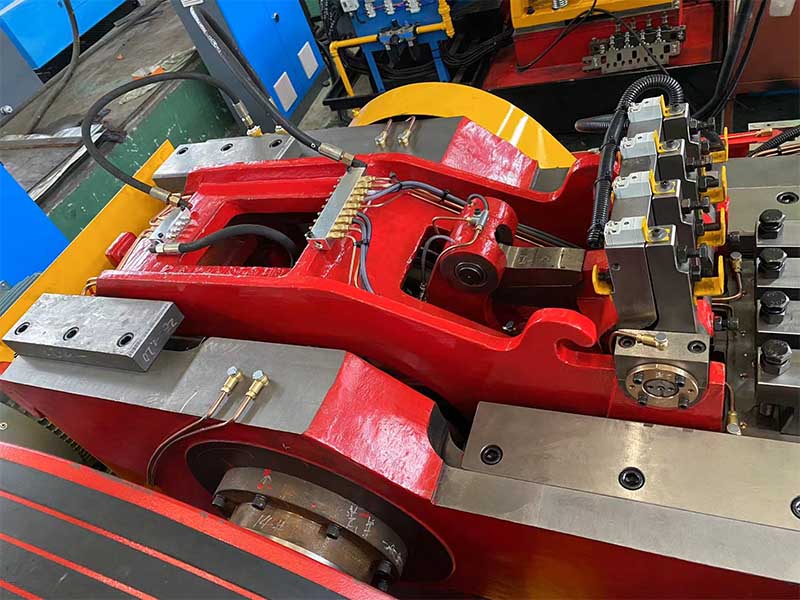

볼트 포머의 주요 구성 요소 중 하나는 트랜스퍼 핑거입니다. 이 구성요소는 미완성 볼트를 집어 한 스테이션에서 다음 스테이션으로 정밀하게 이동합니다. 이 메커니즘이 올바르게 정렬되지 않으면 볼트가 올바르게 형성되지 않습니다. 프로세스 흐름은 점진적입니다. 첫 번째 스테이션은 헤드 형성을 시작하고, 다음 스테이션은 헤드 형성을 완료하고, 다른 스테이션은 팁을 처리하고, 마지막 스테이션은 나사산 처리를 시작합니다.
| 모델 | 단위 | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| 단조 스테이션 | 아니요. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 단조력 | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| 최대 컷오프 직경 | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| 최대 컷오프 길이 | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| 출력율 | PC/분 | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. 뇌졸중 | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. 뇌졸중 | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| 메인 램 스트로크 | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| 주 모터 동력 | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| 전체적으로 어둡습니다. 컷오프 다이의 | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| 전체적으로 어둡습니다. 펀치 다이의 | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| 전체적으로 어둡습니다. 메인 다이의 | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| 다이 피치 | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| 대략. 무게 | 톤 | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| 적용 볼트 직경 | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| 공백의 생크 길이 | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| 전반적으로 어두워짐 | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
4다이 4스테이션 볼트포머의 특징은 워크스테이션간 조율이 잘 되어 있고, 금형교체도 빠르다는 점입니다. 4개의 워크스테이션의 움직임은 기계적 연결을 통해 정밀하게 조정됩니다. 이전 워크스테이션의 처리가 완료되면 공작물은 정렬 오류나 지연 없이 자동으로 다음 워크스테이션으로 이동합니다.
