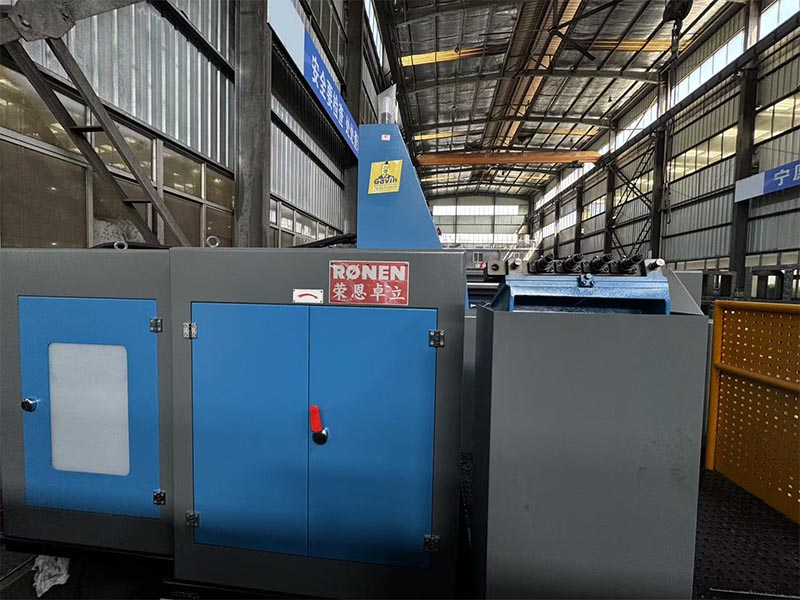

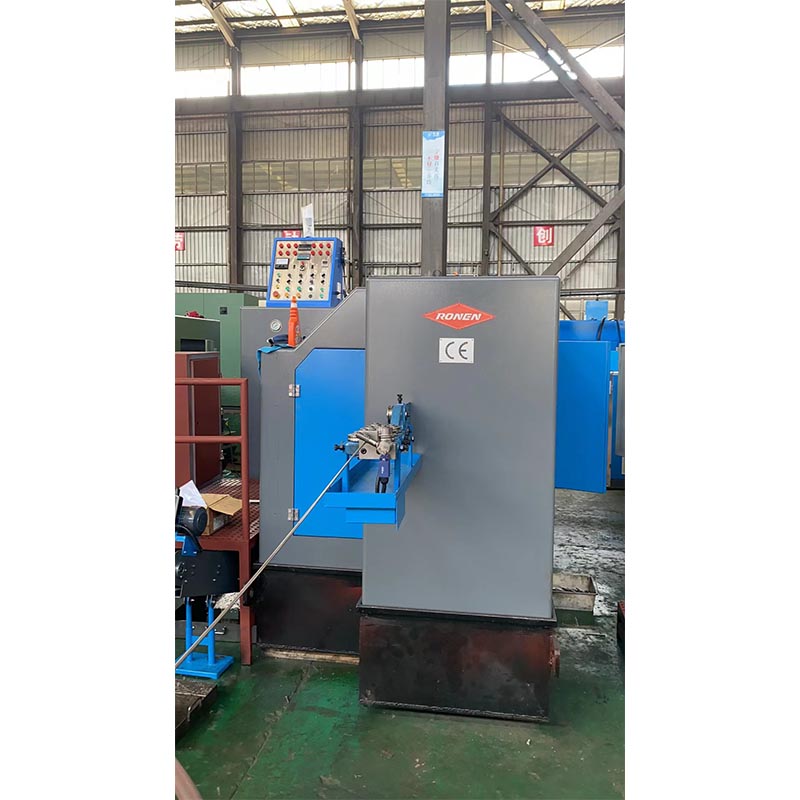

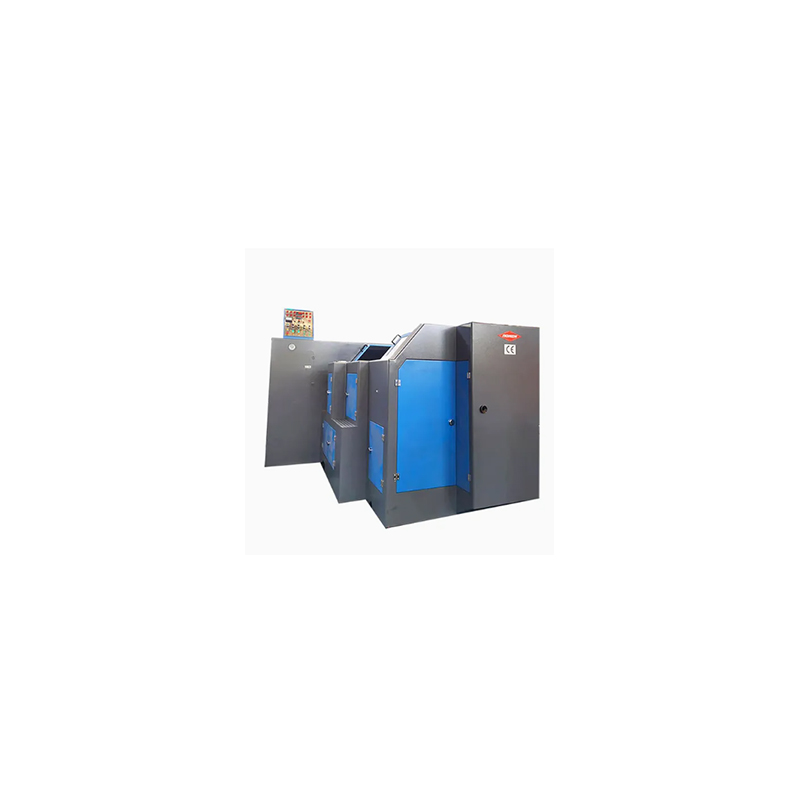

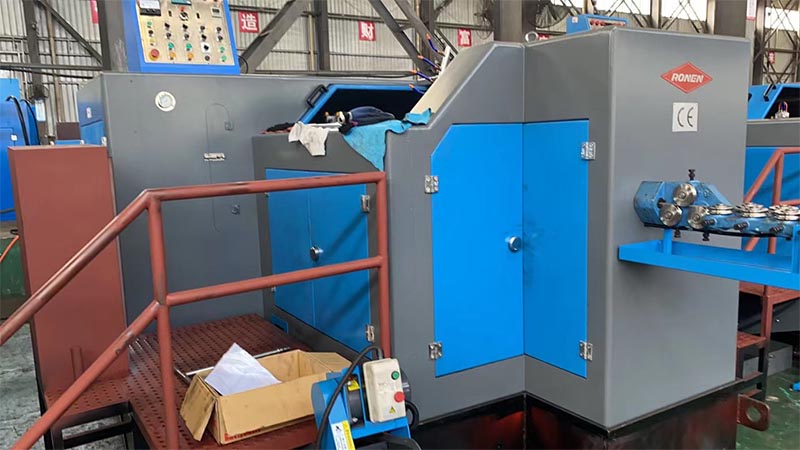

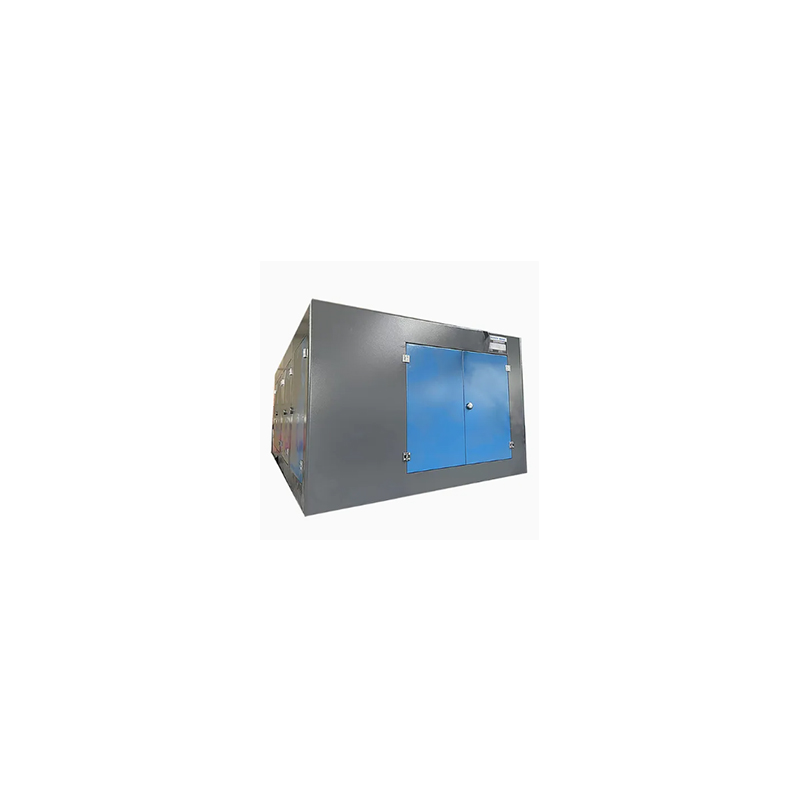

Ronen® 냉간 단조 3 스테이션 볼트 포머 기계는 공급업체를 위한 필수 자산으로, 세 가지 냉간 단조 단계(블랭크 뒤집기, 헤드 성형 및 초과 부분 다듬기)를 통해 볼트 성형을 완료합니다. 강철 와이어를 로드하고 스테이션을 설정하기만 하면 기계가 자동으로 작동됩니다.
냉간 단조 3 스테이션 볼트 성형기(Cold Forging 3 Station Bolt Former Machine)는 냉간 압출 방법을 사용하여 3개의 다른 스테이션을 통해 점차적으로 금속 와이어를 볼트 블랭크로 변환합니다. 세 개의 워크스테이션에는 책임이 명확하게 정의되어 있었고 최종 제품은 완전한 헤드를 갖춘 볼트 블랭크였습니다.
Cold Forging 3 Station Bolt Former Machine은 3개의 연속 공정을 통해 볼트 헤드를 형성하는 멀티 스테이션 냉간 단조 기계입니다. 절단된 와이어 블랭크는 세 가지 다른 금형으로 이송됩니다. 각 스테이션에서 펀치가 블랭크를 쳐서 점차적으로 금속을 단조하고 결국 완전한 볼트 헤드를 형성합니다. 스테이션 수가 적은 기계에 비해 이는 더 복잡한 볼트 헤드 형상을 형성할 수 있습니다.
먼저, 코일에서 나온 와이어를 냉간 단조 3 스테이션 볼트 포머 기계에 공급합니다. 와이어는 교정 장치를 통과하여 완전히 직선인지 확인합니다. 그런 다음 전단기에 의해 특정 길이의 블랭크로 절단됩니다. 블랭크의 일관성은 세 가지 성형 단계에 필요한 정확한 양의 금속을 제공할 수 있으므로 가장 중요합니다.
기계의 첫 번째 스테이션에서 절단된 블랭크가 펀치로 눌러집니다. 초기 혼란 과정은 여기에서 시작되어 블랭크의 한쪽 끝에 금속을 모아 기본적이고 대략적인 미리 형성된 모양을 형성합니다. 이 단계에서는 후속 스테이션에서 보다 정확한 성형을 준비합니다.
| 모델 | 단위 | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| 단조 스테이션 | 아니요. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 단조력 | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| 최대 컷오프 직경 | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| 최대 컷오프 길이 | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| 출력율 | PC/분 | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.뇌졸중 | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.스트로크 | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| 메인 램 스트로크 | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| 주 모터 동력 | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| 컷오프 다이의 전반적인 희미함 | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| 펀치 다이의 전체 치수 | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| 메인 다이의 전반적인 어두움 | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| 다이 피치 | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| 대략적인 무게 | 톤 | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| 적용 볼트 직경 | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| 공백의 생크 길이 | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| 전반적으로 어두워짐 | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Cold Forging 3 Station Bolt Former Machine의 특징은 작업 위치 조정이 가능하고 적응성이 강하다는 것입니다. 각 작업대에 가해지는 압력과 금형 위치를 독립적으로 조정할 수 있습니다. 금형은 분할형으로 전체 교체가 필요하지 않아 금형 비용이 절감됩니다.
