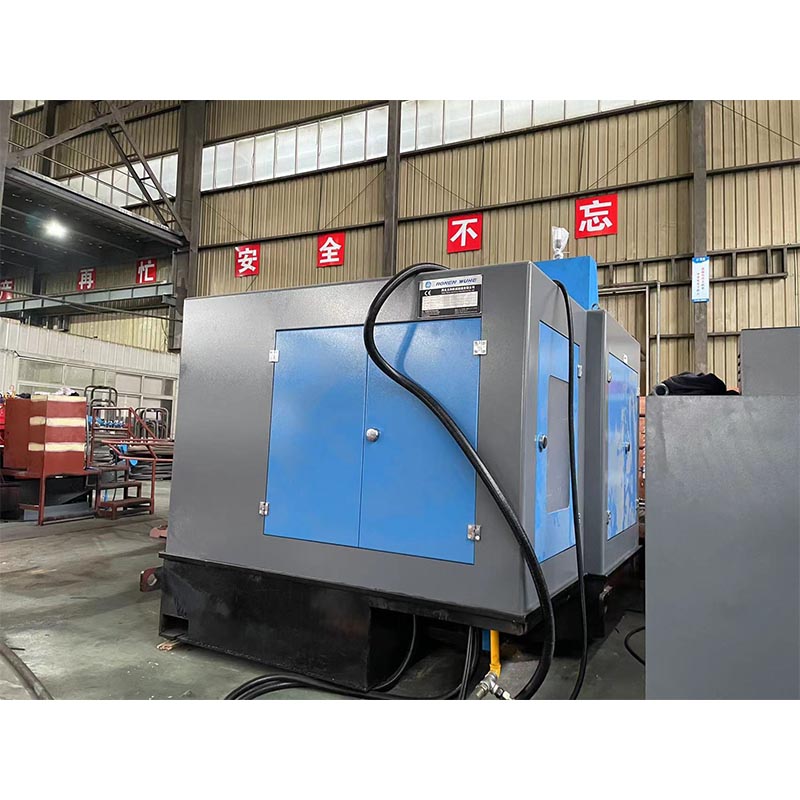

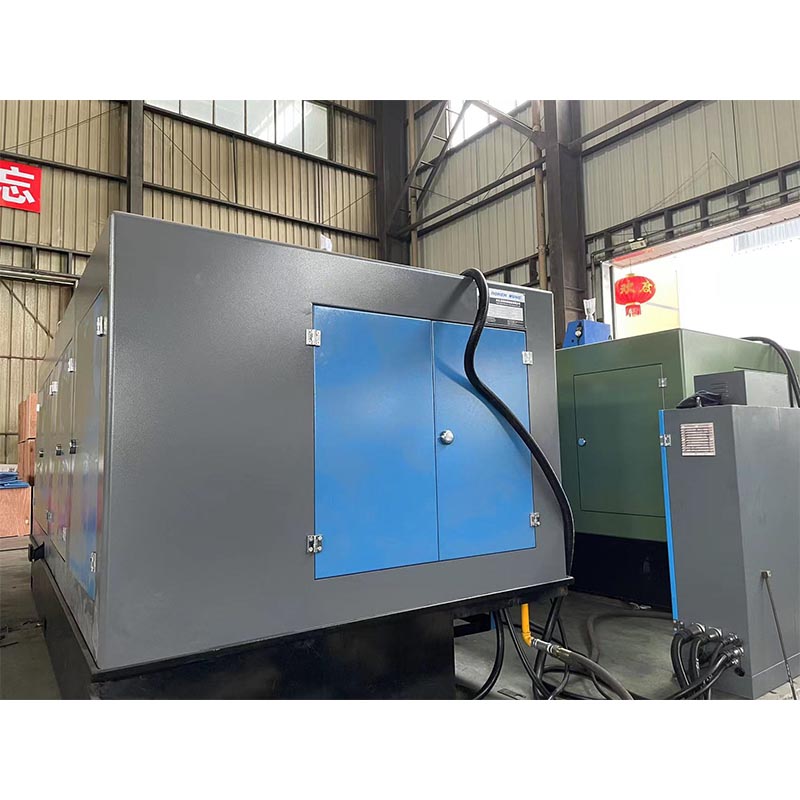

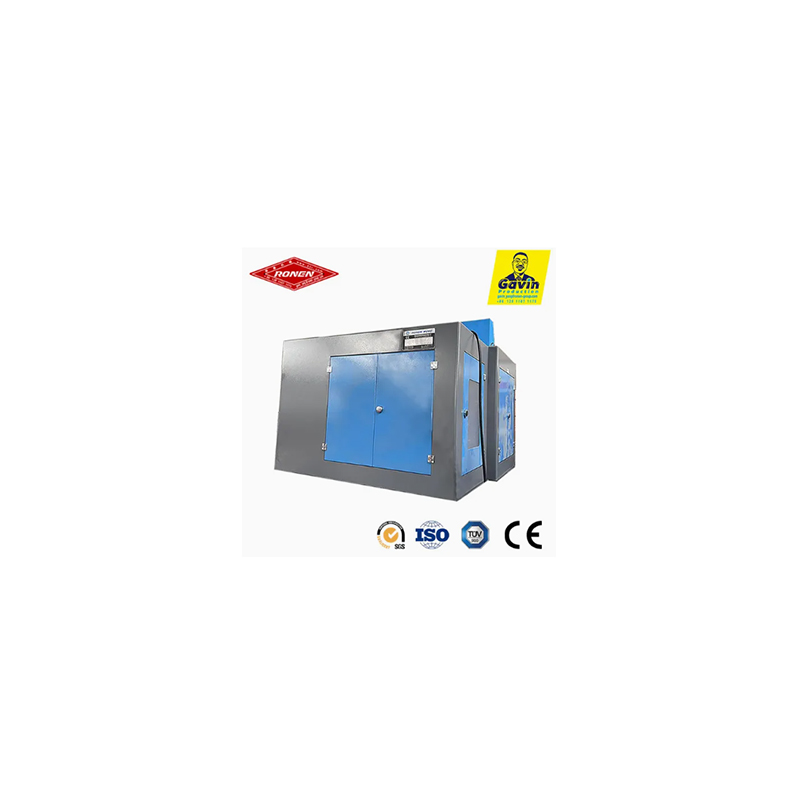

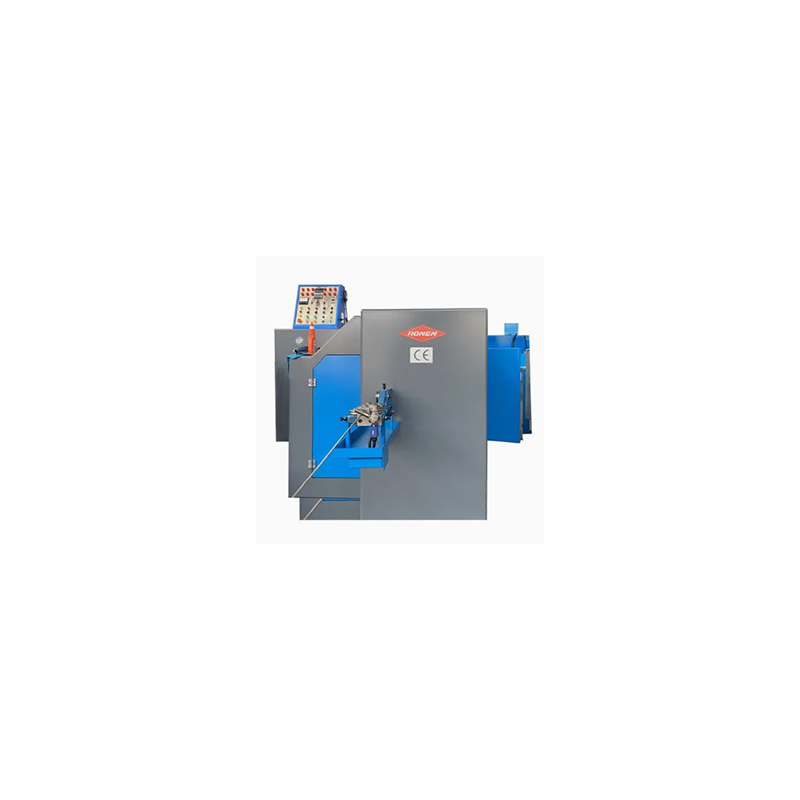

Ronen® Cold Forging 7 Station Bolt Former Machine은 총 7개 스테이션을 통해 와이어 공급, 업세팅, 헤드 성형, 트리밍 및 사전 스레딩 등 단일 생산 라인에서 볼트 제조의 전체 프로세스를 완료합니다. 기계 간에 원자재를 이동할 필요가 없습니다.
냉간 단조 7 스테이션 볼트 성형기(Cold Forging 7 Station Bolt Former Machine)는 7번의 연속 냉간 압출 공정을 통해 금속 와이어를 고정밀 볼트 블랭크로 변환합니다. 다양한 직경의 와이어를 처리하고 높은 정밀도와 강도 요구 사항을 충족하는 볼트를 생산할 수 있습니다.
냉간 단조 7 스테이션 볼트 포머 기계는 머리가 복잡하거나 크기가 더 큰 볼트를 제조하기 위해 특별히 설계된 정교한 냉간 단조 기계입니다. 단일 와이어 빌렛에 대해 7번의 연속 단조 공정을 거칩니다. 이 다단계 공정을 통해 상당한 금속 변위가 가능하고 깊은 드라이브 홈이나 헤드 아래 홈과 같은 복잡한 형상을 형성할 수 있습니다.
Bolt Former Machine의 7개 스테이션에는 고유한 기능이 있습니다. 스테이션 1은 공급 및 절단용입니다. 스테이션 2는 초기에 머리 모양을 형성하기 위한 것입니다. 스테이션 3은 헤드를 사전 단조하기 위한 것입니다. 스테이션 4는 머리 모양을 정확하게 형성하기 위한 것입니다. 스테이션 5는 로드부의 단을 형성하기 위한 것이며; 스테이션 6은 막대 부분을 성형하기 위한 것입니다. 스테이션 7은 최종 마무리를 위한 곳입니다. 전체 프로세스가 자동으로 완료됩니다.

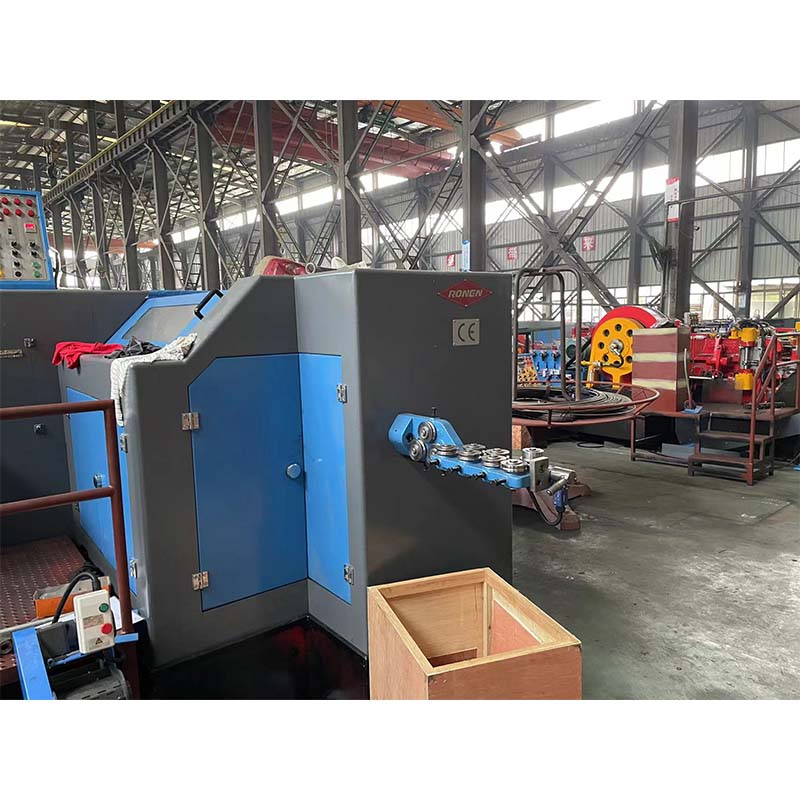

Cold Forging 7 Station Bolt Former Machine은 고정밀 와이어 공급 및 절단 시스템이 필요합니다. 와이어를 정확한 길이의 블랭크로 절단하려면 먼저 완전히 펴야 합니다. 결함 없는 최종 헤드 모양을 얻기 위해 재료가 여러 성형 단계를 통해 분산되기 때문에 일관된 블랭크 볼륨이 중요합니다.
| 모델 | 단위 | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| 단조 스테이션 | 아니요. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 단조력 | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| 최대 컷오프 직경 | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off 길이 | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| 출력율 | PC/분 | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.뇌졸중 | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.스트로크 | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| 메인 램 스트로크 | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| 주 모터 동력 | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| 컷오프 다이의 전반적인 희미함 | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| 펀치 다이의 전체 치수 | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| 메인 다이의 전반적인 어두움 | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| 다이 피치 | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| 대략적인 무게 | 톤 | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| 적용 볼트 직경 | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| 공백의 생크 길이 | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| 전반적으로 어두워짐 | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Cold Forging 7 Station Bolt Former Machine의 핵심 판매 포인트는 매우 높은 정밀도로 복잡한 구조용 볼트를 생산할 수 있는 "다단계 단계별 가공"입니다. 7개의 워크스테이션은 점차적으로 형태를 갖추고 개선되어 모든 세부 사항이 적절하게 배열되도록 합니다. 헤드와 샤프트의 동심도가 매우 좋습니다.
