제품 설명

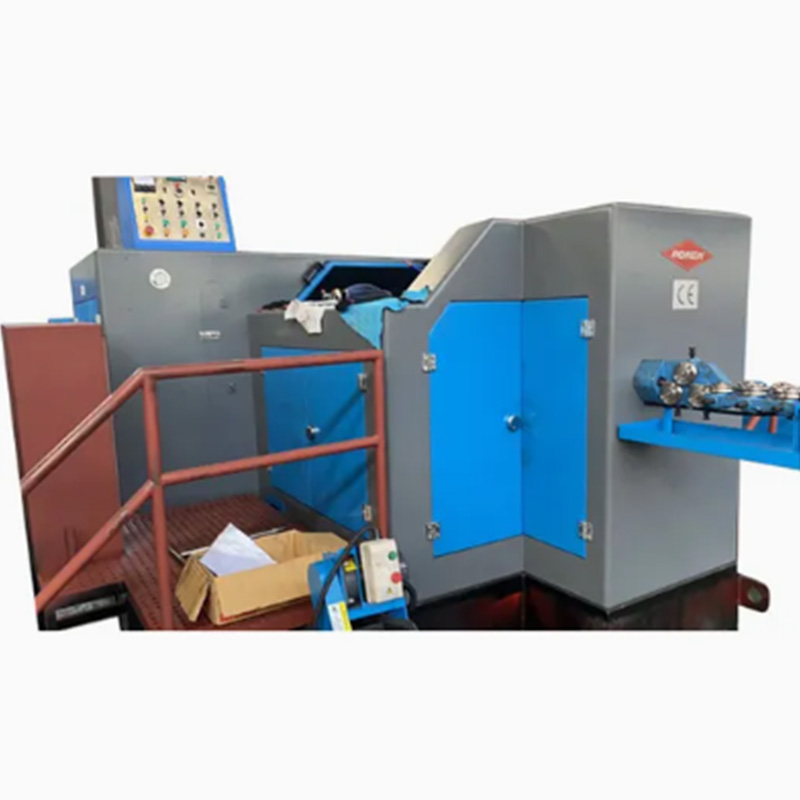

냉간 단조 5-스테이션 볼트 성형기(Cold Forging 5-Station Bolt Former Machine)는 5개의 연속 냉간 압출 스테이션을 통해 금속 와이어를 볼트 블랭크로 변환합니다. 생산된 것은 헤드와 생크 전체가 부착된 볼트 블랭크였습니다. 그런 다음 후속 스레딩 작업에 사용할 수 있습니다.

제품 세부정보

Bolt Former Machine의 5개 스테이션에는 명확하게 정의된 작업이 있습니다. 스테이션 1은 와이어를 자르고 작은 돌출부(머리의 초기 모양)를 밀어냅니다. 스테이션 2는 머리에 미리 응력을 가하여 모양을 더 명확하게 만듭니다. 스테이션 3에서는 로드 부분을 가공합니다(압출 리덕션이나 스텝 등). 스테이션 4에서는 머리 부분을 세밀하게 눌러줍니다. 스테이션 5에서는 로드 부분과 헤드의 형태를 완성합니다. 전체 공정에는 가열이 필요하지 않습니다. 차가운 상태에서 직접 수행됩니다.

기계는 가열할 필요 없이 금속 와이어의 모양을 만들 수 있습니다. 자동화된 장비는 먼저 금속 와이어를 꺼내어 필요에 따라 특정 길이로 자른 다음 이를 순차적으로 5개의 다른 처리 스테이션으로 운반합니다. 각 스테이션은 헤드 성형이나 로드 부품 삽입 등 특정 작업을 수행하여 최종적으로 볼트를 형성합니다.

Cold Forging 5-Station Bolt Former Machine의 유지보수 초점은 이송 메커니즘과 금형에 있습니다. 스테이션 간 볼트 블랭크 이동 메커니즘은 정밀하게 유지되어야 하며, 단조 금형의 마모 상태를 점검하여 볼트가 사양을 충족하는지 확인해야 합니다.

제품특징

Cold Forging 5-Station Bolt Former Machine의 특징은 포괄적인 스테이션 기능을 갖추고 있으며 다양한 재료에 대한 적응성이 높다는 것입니다. 1-2 위치는 파이프 헤드용이고 3-5 위치는 파이프 몸체용입니다. 단순한 둥근 머리부터 계단이 있는 볼트까지 다양한 볼트를 처리할 수 있습니다. 각 작업대에 가해지는 압력은 독립적으로 조정될 수 있으며 이로 인해 와이어가 갈라지는 일이 발생하지 않습니다.

제품 매개변수

모델	단위	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
단조 스테이션	아니요.	5	5	5	5	5	5	5
단조력	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
최대 컷오프 직경	mm	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
최대 컷오프 길이	mm	105	115	135	185	195	265	190
출력율	PC/분	100-160	90-145	85-130	70-120	60-100	40-70	55-95
R.K.O. 뇌졸중	mm	45	25	35	40	45	60	45
K.O. 뇌졸중	mm	90	92	118	160	175	225	178
메인 램 스트로크	mm	136	160	190	262	270	380	274
주 모터 동력	Kw	15	22	30	30	37	45	55
전체적으로 어둡습니다. 컷오프 다이의	mm	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
전체적으로 어둡습니다. 펀치 다이의	mm	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115L	Ø60x30L	Ø60x229L	Ø75x185L
전체적으로 어둡습니다. 메인 다이의	mm	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185K	Ø86x190L	Ø86x305L	Ø108x200L
다이 피치	mm	60	80	90	94	110	110	129
대략. 무게	톤	10	17	20	24	31	38	52
적용 볼트 직경	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
공백의 생크 길이	mm	10-80	15-90	15-110	20-152	20-160	40-220	20-160
전반적으로 어두워짐	mm	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800
