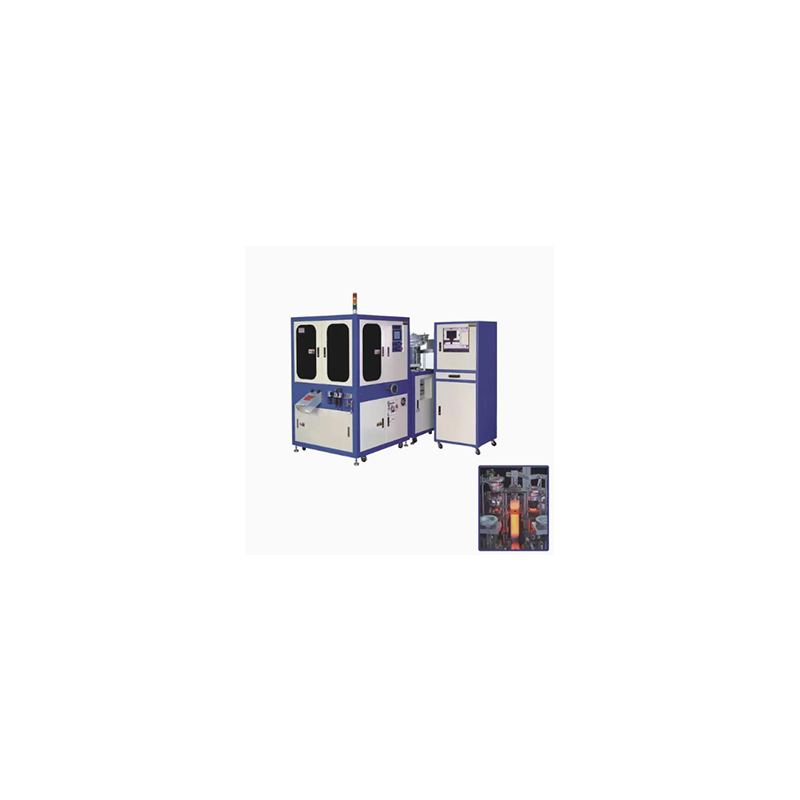

RONEN® 4 클로즈 너트 광학 분류 기계는 카메라를 사용하여 4 클로즈 너트를 검사합니다. 구부러진 발톱이나 고르지 않은 실과 같은 문제를 감지 한 다음 좋은 견과류와 나쁜 너트를 구별합니다. 너트가 기계에 부어지면 자동으로 정렬하여 상자에 넣습니다.
4 차무 너트 광학 분류 기계는 사양별로 4 개의 클로를 정렬하도록 특별히 설계되었습니다. 장비는 구조를 위해 특별히 설계되었습니다. 여러 카메라는 다른 각도에서 이미지를 캡처하는 데 사용되므로 곡률과 간격을 명확하게 볼 수 있습니다.
4 차무 너트 광학 분류 기계는 4 개의 클로즈 너트를 자동으로 식별하고 분리하도록 설계되었습니다. 이 분류기는 이러한 너트의 고유 한 기하학적 모양을 처리 할 수 있습니다. 프레임 장비에 설치하는 데 사용되는 4 개의 스프링형 금속 클로가있는 사각형베이스입니다. 분류기는이 너트를 다른 구성 요소와 함께 분류하고 크기와 유형별로 분류합니다.
이 기계에는 맞춤형 진동 보울 유형의 피더가 사용됩니다. 이 피더는 가이딩 트랙 및 도구가 장착되어 있으며, 각 너트는 항상 올바른 위치에 유지할 수 있습니다. 일반적으로 사각형베이스는 발톱이 위쪽을 향한 상태에서 평평하게 배치되어 카메라 시스템이 신뢰할 수있는 이미징을 달성 할 수 있습니다.
4 차무 너트 광학 분류 기계는 고해상도 카메라를 사용하여 각 너트의 이미지를 캡처합니다. 이 소프트웨어는 제곱베이스의 크기, 4 개의 발톱의 존재 및 정렬, 스레드 구멍의 크기 및 전체 구조적 무결성의 여러 기능을 분석합니다. 너트가 카메라 아래로 지나갈 때 분석 프로세스는 몇 밀리 초 이내에 완료됩니다.
| 목 | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| 와이어 직경 (MM) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| 헤드 너비 (MM) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| 머리 높이 (mm) | 2-10 | 2-25 | 0.5-7 | - |
| 머리 아래 길이 (mm) | 5-70 | 15-120 | 1.5-12 | - |
| 정밀 정밀도 (MM) | ± 0.03 | ± 0.03 |
± 0.03 |
± 0.03 |
| 분류 속도 (PCS/분) | 100-600 | 100-400 | 100-900 | 100-600 |
| 공기압 (kg/cm³) | 5 | |||
| 컴퓨터 | 산업용 컴퓨터 | |||
| 디지털 카메라 | 바슬러 | 바슬러 |
바슬러 |
바슬러 |
| 순/총 중량 (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| 기계 치수 (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| 크레이팅 후 치수 (호스트/진동 장소 = 컴퓨터베이스) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
4 차무 너트 광학 분류 기계의 특징은 여러 렌즈 각도가 있다는 것입니다. 발톱의 곡률과 간격뿐만 아니라 너트의 바닥에있는 실을 모두 캡처 할 수 있습니다. 피드 트랙은 또한 특별히 설계되었으며, 이는 팁을 주거나 번지지 않고 4 열 너트를 안전하게 고정시킬 수 있습니다.
